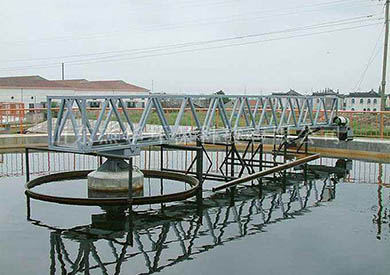

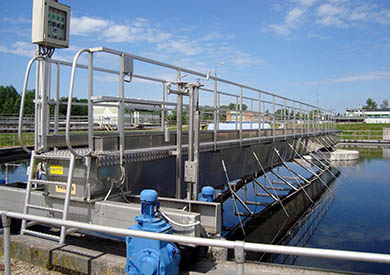

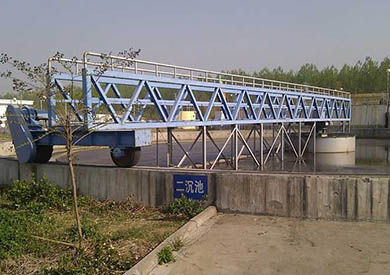

周邊傳動刮泥機，是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。
利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置；根據用戶要求控制系統可與微機聯網。
其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。
污水從池中心的進水管經導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，上清液通過溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下，以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛，主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板，沿中心穩流筒延伸至鉸鏈式刮渣耙，當主梁旋轉時，浮渣刮板將液面的浮渣由池中心撇向池周，收集在鉸鏈式刮渣耙區內，收集的浮渣隨主機在池周運動至撇渣斗，通過刮渣耙的鉸鏈活動刮至撇渣斗內，排至池外。
規格性能
1、周邊傳動刮泥機主要性能
（1）池底刮泥、水面撇渣。驅動裝置采用軸裝式齒輪減速電機與主動滾輪直聯傳動，結構緊湊，機械效率高；
（2）平行錯位線刮泥板，連續性好、集泥效率高；不銹鋼刮泥板底部有刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生；
（3）池底坡比1：10，刮泥時污泥阻力可忽略不計；特殊的鉸支結構，過載能力強；
（4）主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強；
（5）操作簡單，可實現遠程控制。
2、設備主要技術參數
|
參數
型號
|
池內徑D（ mm）
|
周邊線速度（m/min）
|
驅動功率（Kw）
|
|
JH20-28
|
20~28
|
1~3
|
0.37×2
|
|
JH30-40
|
30~40
|
1~3
|
0.55×2
|
|
JH45-50
|
45~55
|
1~3
|
0.75×2
|
|
JH60-80
|
60~80
|
1~3
|
1.5×2
|
|
JH85-100
|
85~100
|
1~3
|
2.2×2
|
注：設備生產一般根據設計圖紙或現場尺寸確定，以上參數只是通用參數。
周邊傳動刮泥機主要性能
（1）池底刮泥、水面撇渣。驅動裝置采用軸裝式齒輪減速電機與主動滾輪直聯傳動，結構緊湊，機械效率高；
（2）平行錯位線刮泥板，連續性好、集泥效率高；不銹鋼刮泥板底部有刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生；
（3）池底坡比1：10，刮泥時污泥阻力可忽略不計；特殊的鉸支結構，過載能力強；
（4）主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強；
（5）操作簡單，可實現遠程控制。
