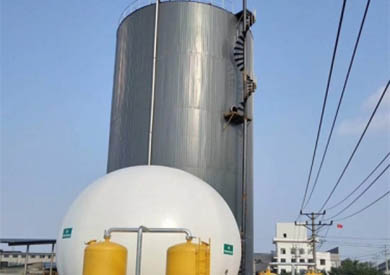

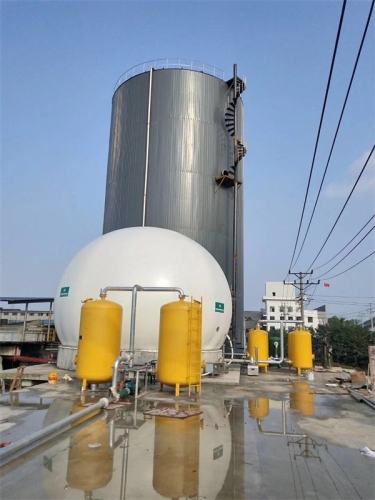

厭氧塔（升流式厭氧復合床反應器UBF）
厭氧復合床反應器實際是將厭氧生物濾池AF與升流式厭氧污泥反應器UASB組合在一起，因此又稱為UBF反應器。厭氧復合床反應器下部為污泥懸浮層，而上部則裝有填料?？梢钥醋鍪菍⑸魇絽捬跎餅V池的填料層厚度適當減小，在池底布水系統與填料層之間留出一定的空間，以便懸浮狀態的顆粒污泥能在其中生長積累，因此又構成一個UASB處理工藝。當污水依此通過懸浮污泥層及填料層，有機物將與污泥層顆粒污泥及填料生物膜上的微生物接觸并被分解掉。
工作原理
經過調節pH和溫度的廢水首先進入反應器底部的混合區，并與來自外循環回流的泥水混合液充分混合后進入顆粒污泥膨脹床區進行COD生化降解，此處的COD容積負荷很高，大部分進水COD在此處被降解，產生大量沼氣。由于沼氣氣泡形成過程中對液體做的膨脹功產生了氣提的作用，使得沼氣、污泥和水的混合物上升，經過填料區的降解后，混合液至反應器頂部的三相分離器，沼氣在該處與泥水分離后并被導出處理系統。泥水混合物則沿擋泥板下降至反應器底部的混合區，并于進水充分混合后再次進入污泥膨脹床區，形成所謂內循環。根據不同的進水COD負荷和反應器的不同構造，外循環回流量可達進水流量的0.5-10倍。經膨脹床處理后的廢水除一部分參與循環外，其余污水繼續上升，污水進入填料區進行剩余COD降解與產沼氣過程，提高和保證了出水水質。由于大部分COD已經被降解，所以填料區的COD負荷較低，產氣量也較小。該處產生的沼氣也是由三相分離器收集，通過集氣管導出處理系統。經過填料區處理后的廢水經三相分離器作用后，上清液經出水區排走，顆粒污泥則返回污泥床。
厭氧塔部件組成及特點
UBF的組成：
厭氧塔塔塔體為玻璃鋼整體纏繞的圓筒型塔體，無分段連接法蘭。具體結構由塔體、布水系統、污泥床、生物載體區、三相分離器、浮渣速排裝置和回流系統等組成。
UBF反應器特點可歸納為：
(1) UBF反應器結構緊湊， 集厭氧生物濾池（AF）與升流式厭氧污泥反應器（UASB），和沉淀于一體。
(2) UBF反應器的特點是能在反應器內形成顆粒污泥，使反應器內平均污泥濃度達到30～40g/L,底部污泥濃度可高達60～80g/L。
(3) UBF反應器具有很高的容積負荷，一般為10～20kgCODCr/(m3·d)，可達30kgCODcr/(m3·d)。而且水力停留時間短，通常采用中溫厭氧消化，有時可以在常溫下運行。
(4)反應器內設三相分離器，在沉淀區分離的污泥能自動回流到反應區，而切還增加了回流裝置。并利用自身產生的沼氣和進水水流來實現攪拌混合，也不需要混合攪拌設備。因此，簡化了工藝環節和減少了系統工藝設備，維護運行較簡單。
(5) UBF反應器內設有生物載體區，是一種懸浮生長型和附著生長的厭氧消化方法，厭氧復合床反應器（UBF）與厭氧生物濾池相比，減少了填料層的高度，也就減少了濾池被堵塞的可能性；與UASB法相比，填料層既是厭氧微生物的載體，又可截留水流中的懸浮厭氧活性污泥碎片，從而能使厭氧反應器保持較高的微生物量，并使出水水質得到保證。
厭氧復合床反應器綜合了厭氧生物濾池與升流式厭氧污泥反應器的優點，克服了它們的缺點，不但增加了生物量，而且提高了反應區的容積利用率，反應器的總高度可大于10m，從而減少了占地面積，處理能力也有較大提高。
反應器采用玻璃鋼材質，一次整體纏繞工藝成型，制作方便、強度高、占地面積小、處理效率高、效果好、耐腐蝕、抗老化、使用壽命長。
反應器可配備在線分析儀、PH控制計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位控制計、電磁閥、變頻器及控制柜等組成的控制系統，以上控制情況均以數字形式顯示在顯示器界面上，使管理人員一目了然，并有故障報警，便于管理與維護。
與其他類型的厭氧反應器相較有下述優點：
1. 污泥床內生物量多，折合濃度計算可達20~30g/L；
2. 容積負荷率高，在中溫發酵條件下，一般可達10kgCOD/（m?·d）左右，甚至能夠高達15~40kgCOD/(m?·d)，廢水在反應器內的水力停留時間較短，因此所需池容大大縮??；
3. 設備簡單，運行方便，勿需設沉淀池和污泥回流裝置，不需要充填填料，也不需在反應區內設機械攪拌裝置，造價相對較低，便于管理，且不存在堵塞問題。
玉米淀粉廢水、檸檬酸廢水、啤酒廢水、土豆加工廢水、酒精廢水。
